図面がない部品を作る方法｜現物から復元できるか確認する流れ

「この部品を作り直してほしい」と町工場に相談したら、「図面がないとできません」と断られた——。

そんな経験はありませんか？

古い設備の交換部品、メーカーが製造中止にしたパーツ、海外製設備の消耗品。いずれも図面が残っていないために、どこにも頼めないというケースは珍しくありません。

ただし、図面がない部品でも、現物の状態によっては復元・製作を検討できる場合があります。 まずは3Dスキャンで形状をデータ化できるか、用途に合う方法があるかを確認します。

「図面がないとできません」と断られる理由

一般的な機械加工業者は、図面をもとに加工プログラムを組んで部品を製作します。そのため、図面がないと「何をどう作ればいいかわからない」という状態になり、対応を断られることがあります。

これは加工業者が悪いわけではなく、従来の製造プロセスでは図面が不可欠だからです。

では、図面なしで部品を作るにはどうすればいいのか。その答えがリバースエンジニアリングです。

現物から3Dデータ化

なぜ図面なしでも製作を検討できるのか

リバースエンジニアリングとは、既存の部品（現物）から形状データを取得し、そのデータをもとに部品を再製作する技術です。

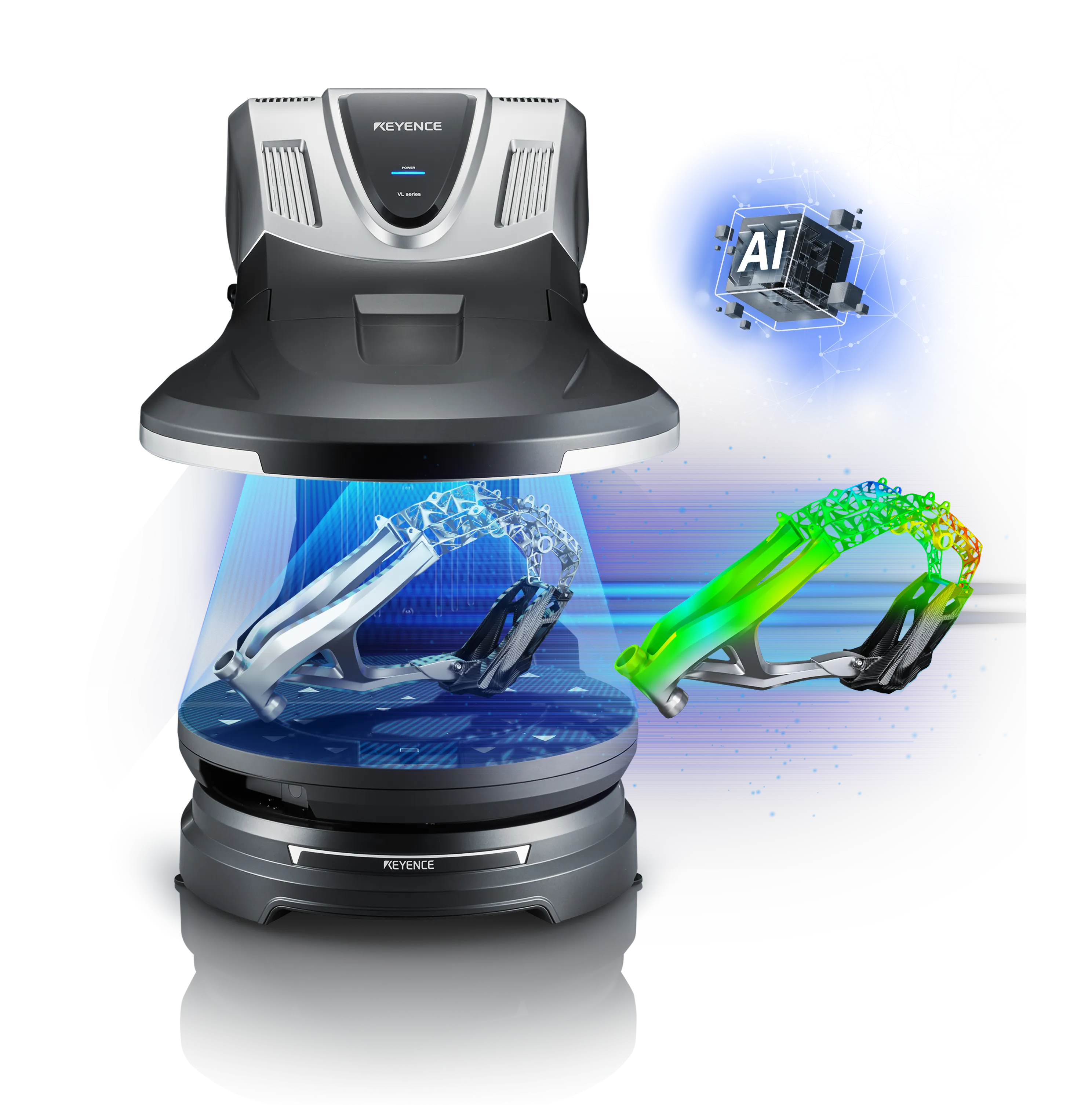

3Dスキャンによるデータ化

3Dスキャナで部品を360度スキャンし、形状・寸法をデジタルデータとして取得します。

複雑な曲面や細かな形状の計測を検討できる
ノギスやマイクロメーターでは測りにくい形状も確認できる場合がある
必要に応じて図面化・CADデータ化を検討できる

CADデータの作成

スキャンデータをもとに、製作用の3DCADデータを生成します。破損・摩耗している部分は、残っている形状や用途を確認したうえで補正・修復を検討します。

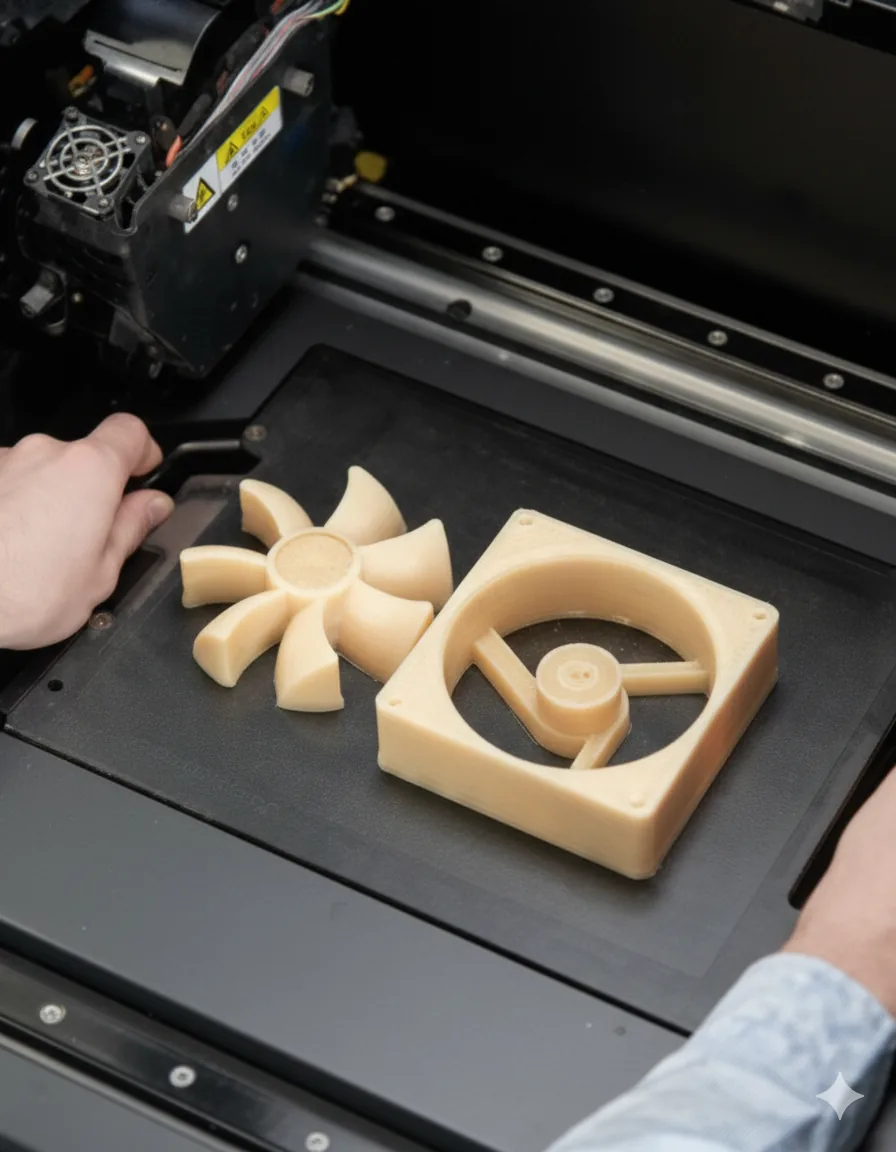

3Dプリントによる造形

3Dプリントまたは加工で製作

CADデータが作成できれば、3Dプリントや切削加工など、用途に応じた方法で部品製作を検討します。

つまり、「現物 → スキャン → データ → 製作検討」の流れで、図面がない部品でも対応可否を判断できます。

相談できる部品の例

工場設備の交換部品（製造中止品）

メーカーがサポートを終了した古い設備の部品
生産ラインで使用されている消耗部品（ギア、カバー、ブラケット等）
手加工で修正されており、元の図面と形状が異なる部品

金型・治具の復元

破損した金型の一部を復元できるか確認したい
現場で使用している治具の予備品を作れるか相談したい
図面が残っていない自社製治具の複製を検討したい

海外製設備の代替部品

海外メーカーに問い合わせても対応してもらえない部品
納期が数ヶ月かかる海外調達品の代替
言語や時差の壁で調達が進まないケース

依頼から納品までの流れ

STEP 1: お問い合わせ

電話・FAX・お問い合わせフォームよりご連絡ください。対象物の写真をお送りいただけるとスムーズです。

STEP 2: 現物確認

対象物を確認し、スキャン・製作の対応可否を判断します。現物の郵送、またはご来社での持ち込みに対応しています。

STEP 3: お見積り

形状・サイズ・素材・作業内容をもとに、費用と納期をご案内します。

STEP 4: 3Dスキャン・データ作成

3Dスキャナで現物をスキャンし、CADデータ作成を進めます。必要に応じて2D図面化も検討します。

STEP 5: 3Dプリント（製作）

用途に合う素材を確認したうえで造形を進めます。完成後、寸法・形状を検品して納品します。

費用について

費用は対象物の形状・サイズ・素材・作業内容によって異なります。

まずは「作れるかどうか」の相談だけでも大丈夫です。 対象物の写真をお送りいただければ、対応可否と概算の目安をご案内できます。

業者を選ぶ5つのチェックポイント

部品復元を依頼する業者を選ぶ際には、以下のポイントを確認してください。

1. 図面なし・現物のみで対応できるか

3Dスキャナを保有し、リバースエンジニアリングに対応しているかどうかを確認しましょう。「図面が必要です」と言われる業者では相談が進みにくい場合があります。

2. 1個から対応してくれるか

「最小ロット100個」のような条件がないか確認しましょう。設備部品の復元は1個だけ必要なケースも多くあります。

3. スキャンからプリントまで一貫対応できるか

スキャンとプリントが別の業者だと、やり取りが増えて時間もコストもかかります。一貫対応できる業者の方がスムーズです。

4. 対応素材が用途に合っているか

樹脂のみ対応なのか、ゴム素材や耐熱素材にも対応できるのか。実際の使用環境に合う素材を選べるかを確認しましょう。

5. 事前に相談・見積もりができるか

製作可否を判断するために、事前の相談や見積もりが可能かどうか。「送ってみないとわからない」ではなく、写真やヒアリングで概算を出してくれる業者が安心です。

当社の対応について

別役ロボット工業では、3Dスキャンによるデータ化から3Dプリントによる部品復元の検討まで、一貫してご相談いただけます。

図面なしの相談可 — 現物から3Dスキャンでデータ化できるか確認
1個から相談可 — 小ロット・少量も個別に判断
スキャンからプリントまで一貫して相談可能
対応サイズの目安: おおよそ1000mm程度まで。形状・重量・条件により個別判断
対応素材: アクリル樹脂、耐熱アクリル樹脂（100〜120度対応）、シリコーンゴム（高硬度・低硬度）
精度の目安: 1/100mmオーダー。実際の精度は形状・素材・造形条件により異なります
出力形式: STL / STEP / OBJ / DXF / 3MF

「こんな部品でも対応できる？」という段階でも構いません。まずはお気軽にご相談ください。
